低温储罐结构分析设计系统


 LUSAS和力创团队多年来为韩国KOGAS、三星、浦项等,及为中国中石油、中海油、杭氧等企业提供大型低温储罐(1万方、3、5、10万方、16万方、20万方、27万方)项目技术体系研发和实际项目提供软件服务或设计咨询或技术转让。经过近18年的打磨,团队逐渐开发完成了 低温储罐结构分析设计系统。并积累了各种规模低温储罐的技术资料、计算方法、设计方式和规范体系、图纸等,可以为国内相关企业开发低温储罐项目提供技术支持和相关设计咨询服务。

 低温储罐结构分析设计系统,按照设计流程,大致包含以下模块:

  • 建模助手

  • 静力分析

  • 泄露分析

  • 地震分析

  • 燃烧分析

  • 配筋设计验算

  • 基础分析设计

  • 生成报告






建模助手——参数化建立储罐模型

    自动划分单元网格


专业建模助手——建立建模向导、泄漏建模向导、地震建模向导、燃烧建模向导






静力分析——静力分析采用了2维轴对称实体单元和3维壳单元。


气体压力下的应力云图

风载荷下的应力云图

基座恒载弯矩图

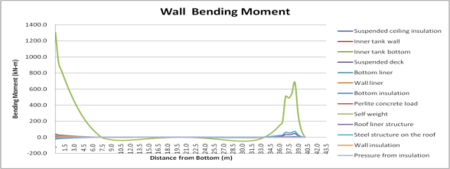

墙体弯矩图


泄漏分析——泄漏模拟考察了液化天然气在5个不同的高度,从内罐泄露到外罐内壁PUF绝缘层上的情况。

温度分布图

切片显示应力

应力结果输出

转变为力/力矩输出



模型裂缝位置显示裂缝宽度显示


抗震分析——运行操作基准地震(OBE)和安全停运地震(SSE)下的分析,以保证结构满足规范要求。最后,综合利用结构分析得到的数据,计算出罐体的基础剪力和弯矩。

集中质量棒状模型地震作用下的应力云图




燃烧分析——燃烧情节的模拟采用二维轴对称实体场单元,并对LNG外罐进行瞬态热分析。



热力学分析



LNG储罐截面受力提取器——2D/3D
